ماشین آلات نایلون و چاپشفت بادی، راهنمای کامل خرید و نگهداری
در این مقاله چه می‌خوانیم ...

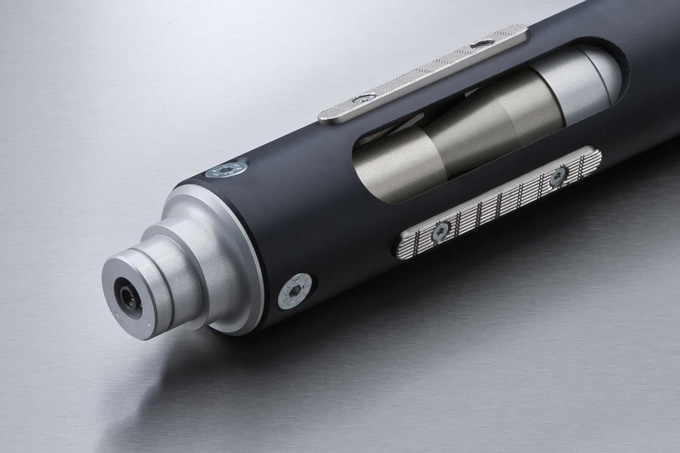

شفت بادی چیست و چگونه کار می‌کند؟
شفت بادی یک محور فلزی استوانه‌ای است که درون آن یک سیستم هوای فشرده قرار دارد. این سیستم شامل یک کیسه هوایی است که در زمان تزریق هوا، تحت فشار قرار می‌گیرد و باعث انبساط تیوپ شفت می‌شود. این انبساط، رول‌های مواد را به طور محکم و ایمن در جای خود تثبیت می‌کند، بنابراین امکان چرخش و جابجایی آسان آن‌ها بدون آسیب به مواد فراهم می‌کند. شفت‌های بادی معمولاً از فلزات مقاوم مثل فولاد یا آلومینیوم ساخته می‌شوند، که برای تحمل فشارهای زیاد طراحی شده‌اند. در هنگام ساخت، این شفت‌ها با توجه به کاربرد مورد نظر، در ابعاد مختلف طراحی می‌شوند تا نیازهای متنوع صنایع را پوشش دهند.
برای نمونه، در صنعت چاپ، شفت‌های بادی برای نگهداشتن رول‌های کاغذ در مکان‌های خاص به کار می‌روند، در حالی که در صنعت بسته‌بندی، برای حمل و نقل رول‌های فیلم پلاستیکی استفاده می‌شوند. از دیگر مزایای شفت‌های بادی، کاهش زمان توقف خطوط تولید، افزایش کیفیت محصولات، و کاهش هزینه‌های نگهداری می‌باشد. هرچنین، برای جلوگیری از نشت هوا و حفظ عملکرد مناسب، نیازمند نگهداری و تعمیر regular هستند.
در طول عمر عملیات، شفت‌های بادی باید در برابر شرایط محیطی مختلف مقاوم باشند، بنابراین مواد ساختاری و فرآیندهای ساخت، باید به طور دقیق بررسی و انتخاب شوند. از نظر فنی، شفت‌های بادی می‌توانند در فشارهای مختلف عمل کنند، معمولاً بین 6 تا 10 بار استاندارد، و طبق استانداردهای صنعتی، ابعاد و ظرفیت‌های متفاوتی دارند. همچنین، آن‌ها برای تحمل وزن‌های متفاوت طراحی شده‌اند، از غیر فلزی‌ها تا مواد پیشرفته‌تر.
کاربردهای شفت بادی در صنایع مختلف
شفت بادی به دلیل کارایی بالا و قابلیت تطبیق با شرایط گوناگون، در بسیاری از صنایع به‌کار می‌رود:
- صنعت چاپ و بسته‌بندی: تثبیت رول‌های کاغذ و فیلم پلاستیکی در خطوط چاپ و بسته‌بندی. به‌عنوان مثال، در ماشین‌های چاپ افست، شفت بادی با حفظ ثبات رول‌ها، کیفیت چاپ را بهبود می‌بخشد.
- صنایع تولید فیلم و پلاستیک: جابجایی رول‌های فیلم پلاستیکی و نایلون در خطوط تولید. به‌عنوان مثال، در خطوط تولید کیسه‌های پلاستیکی، شفت بادی باعث باز شدن رول‌ها بدون چروک می‌شود.
- صنایع نساجی و پارچه: تثبیت رول‌های پارچه‌ای در خطوط تولید و برش. برای مثال، در دستگاه‌های برش پارچه، شفت بادی نقش کلیدی در جلوگیری از لغزش رول‌ها ایفا می‌کند.
مزایای استفاده از شفت بادی
استفاده از شفت بادی مزایای متعددی را برای خطوط تولید به همراه دارد. برخی از این مزایا عبارت‌اند از:
- سرعت بالا و سهولت استفاده: نصب و جابجایی آسان شفت بادی، باعث کاهش زمان توقف ماشین‌آلات می‌شود.
- حفظ کیفیت مواد: شفت بادی با توزیع یکنواخت فشار، از آسیب‌دیدگی و تغییر شکل مواد جلوگیری می‌کند.
- کاربرد گسترده: این ابزار می‌تواند برای رول‌های با اندازه‌ها و وزن‌های مختلف استفاده شود.
- دوام و ماندگاری: شفت‌های بادی با کیفیت ساخت بالا، عمر طولانی و مقاومت در برابر فشارهای زیاد دارند.
فرآیند ساخت شفت بادی :
- طراحی اولیه:
- نیازسنجی مشتری و طراحی نقشه فنی
- تحلیل مقاومت و تلرانس‌ها.
- انتخاب مواد اولیه:
- بدنه از لوله آلومینیومی یا فولادی (بسته به کاربرد).
- تیوب‌های باد از لاستیک NBR یا PU.
- آبکاری کروم سخت یا آنودایزینگ برای مقاومت بیشتر.
- ماشین‌کاری:
- برش CNC: تعیین طول دقیق لوله.
- تراشکاری: تنظیم قطر داخلی و خارجی شفت.
- سوراخ‌کاری و رزوه‌زنی: برای محل‌های باد و نصب قطعات.
- سیستم باد:
- نصب والف (سوزن) و تیوب داخلی شفت.
- طراحی مسیرهای باد داخل شفت.
- مونتاژ:
- نصب تیغه‌ها یا پدهای بادشونده.
- مونتاژ بلبرینگ‌ها و قطعات جانبی.
- تست و کنترل کیفیت:
- آزمون فشار باد: بررسی نشتی و عملکرد تیغه‌ها.
- بالانس دینامیکی: جلوگیری از لرزش در سرعت بالا.
- پوشش نهایی:
- آبکاری نیکل یا کروم سخت برای محافظت در برابر سایش.
انواع شفت بادی
1. شفت بادی معمولی (رایج ترین نوع شفت بادی)
شفت بادی (شافت) AS-312
شفت بادی معمولی رایج‌ترین و پرکاربردترین نوع شفت بادی است که در صنایع مختلف، از جمله چاپ، بسته‌بندی، و تبدیل (Converting) مورد استفاده قرار می‌گیرد. طراحی ساده و عملکرد کارآمد این شفت باعث شده است که به گزینه‌ای ایده‌آل برای نگهداری و مدیریت رول‌های مختلف تبدیل شود.
- ویژگی‌ها:
- طراحی ساده و کاربردی.
- برای رول‌هایی با وزن متوسط و قطر معمولی استفاده می‌شود.
- کاربرد:
- ماشین‌آلات چاپ، لمینت، و برش رول.
- نگهداری رول‌های کاغذ، فیلم پلاستیکی، و فویل آلومینیوم.

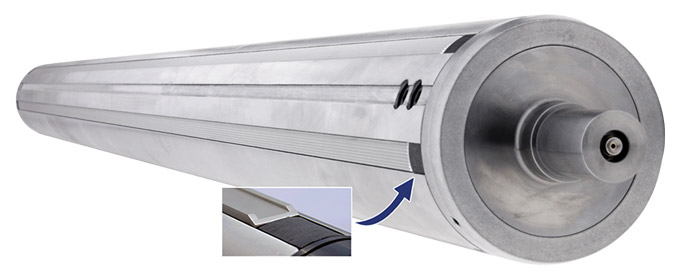

2. شفت بادی خطی (Lug Type Air Shaft):
شفت بادی خطی یا Lug Type Air Shaft یکی از انواع شفت بادی است که برای نگهداری و قفل کردن رول‌ها با هسته‌های استاندارد (اغلب 3 یا 6 اینچ) استفاده می‌شود. این نوع شفت به دلیل طراحی منحصر‌به‌فرد تیغه‌های خطی که به صورت مکانیکی یا بادی عمل می‌کنند، در صنایع مختلف به‌ویژه چاپ، بسته‌بندی و تبدیل (Converting) کاربرد گسترده‌ای دارد.
- ویژگی‌ها:
- مجهز به تیغه‌های خطی که به صورت شعاعی باز می‌شوند.
3. شفت کله قندی (Conical Air Shaft)
شفت کله قندی یک نوع شفت بادی است که برای نگهداری رول‌ها یا هسته‌هایی با طراحی مخروطی (تَیپِر یا زاویه‌دار) استفاده می‌شود. این نوع شفت به‌طور خاص برای کاربردهایی مناسب است که رول‌ها دارای قطرهای داخلی متفاوت یا هسته‌های مخروطی باشند و نیاز به نصب سریع و پایدار دارند.
چالش‌ها و مشکلات رایج شفت بادی
مانند هر ابزار دیگری، شفت بادی نیز ممکن است با مشکلاتی مواجه شود. برخی از این چالش‌ها عبارت‌اند از:
- پنچری تیوپ شفت بادی: یکی از مشکلات رایج که می‌تواند عملکرد شفت را تحت تأثیر قرار دهد.
- خرابی لقمه های شفت بادی: استفاده طولانی‌مدت یا نادرست و همچنین کیفیت پایین لقمه‌ها ممکن است باعث خرابی این بخش‌ها شود.
- مشکلات نصب و تعویض: در صورتی که شفت با مشخصات خط تولید تطابق نداشته باشد، نصب و تعویض آن دشوار می‌شود.
برای حل این مشکلات، توصیه می‌شود شفت بادی را از تولیدکننده‌های معتبر تهیه کنید و به نگهداری منظم آن توجه داشته باشید.
نکات کلیدی در خرید شفت بادی
برای انتخاب شفت بادی مناسب، باید عوامل متعددی را در نظر گرفت. این عوامل شامل ابعاد و وزن رول، نوع کاربرد، سرعت خط تولید و کیفیت مواد ساخت شفت می‌شود. همچنین، خدمات پس از فروش و گارانتی نیز از اهمیت بالایی برخوردارند. خرید از تولیدکننده‌ای که توانایی ارائه مشاوره تخصصی و پشتیبانی فنی دارد، می‌تواند به کاهش مشکلات آینده کمک کند.
شفت بادی تأمین پلاست: انتخابی مطمئن
تأمین پلاست به عنوان یکی از پیشگامان تولید تجهیزات صنعتی، شفت بادی‌هایی با کیفیت بالا و مشخصات متنوع ارائه می‌دهد. ما توانسته‌ایم یکی از معدود تولیدکنندگانی باشیم که شفت بادی با طول بیش از 4 متر تولید می‌کند. ما در تامین پلاست، از کوچک‌ترین ابعاد تا بزرگ‌ترین شفت‌های بادی را با بالاترین کیفیت تولید میکنیم. این تنوع محصول، پاسخگوی نیاز تمامی صنایع از جمله تولیدکنندگان نایلکس و نایلون، خدمات چاپ و بسته بندی و … است و به مشتریان کمک می‌کند تا بدون محدودیت، ابزار مناسب خط تولید خود را تهیه کنند. علاوه بر این، تمامی شفت‌های بادی تولیدی ما دارای 1 سال گارانتی معتبر و 10 سال خدمات پس از فروش حرفه‌ای هستند که اطمینان و رضایت مشتریان را تضمین می‌کند.
