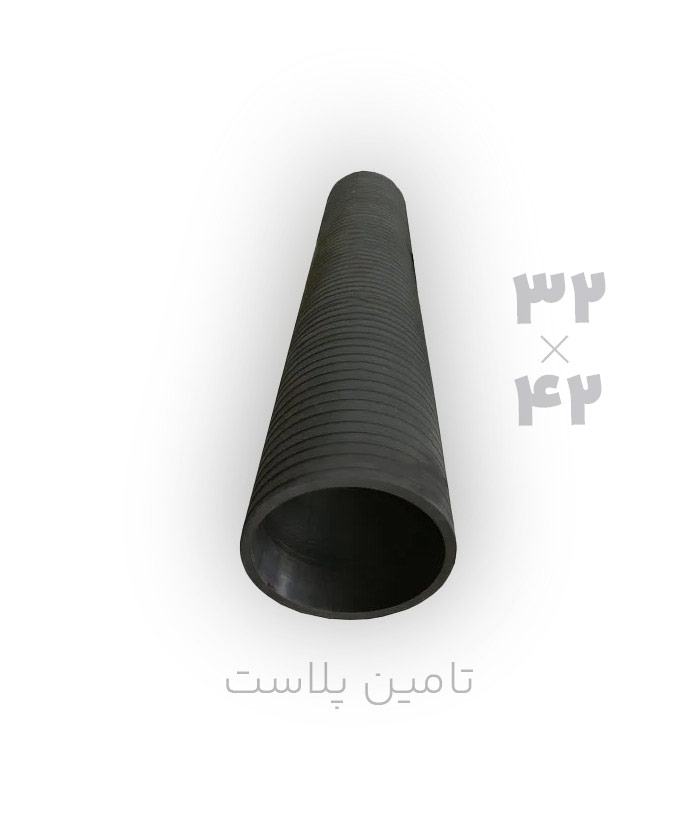

تیوپ شفت بادی (ابعاد ۳۲ × ۴۲)

عوامل مختلفی مانند فشار بیش از حد، کیفیت پایین لاستیک، ورود اجسام تیز، فرسودگی، نصب نادرست و خرابی داخل شافت می‌توانند باعث پارگی تیوپ شوند.

5 تا 6 بار مناسب است

در برخی موارد پارگی‌های جزئی قابل تعمیر هستند، اما برای حفظ عملکرد صحیح و هزینه‌های باز و بسته شدن شافت بادی، معمولاً تعویض تیوپ توصیه می‌شود.

ابتدا با محلول آب و کف، محل والف بررسی می‌شود. اگر در این قسمت نشتی یا حباب مشاهده شد، مشکل مربوط به والف است و معمولاً با تعویض خود والف برطرف می‌شود. اما اگر هیچ نشتی از والف دیده نشود، در این صورت احتمال بسیار زیاد وجود دارد که تیوپ دچار پارگی یا سوراخ شده باشد و نیاز به بررسی یا تعویض تیوپ وجود دارد.

تیوپ بادشو برای تحمل سیکل‌های مکرر باد و تخلیه، فشار کاری بالا و محیط‌های صنعتی طراحی شده و از لاستیک‌های تخصصی ساخته می‌شود.

استفاده از فشار باد استاندارد، جلوگیری از ورود آلودگی داخل شافت عمر تیوپ را افزایش می‌دهد.

برای فیکس کردن و مهار تیوپ داخل شافت بادی، استفاده از مفتول مناسب (ترجیحاً مفتول ۱.۵) بهترین گزینه است. این نوع مهار انعطاف‌پذیری کافی دارد و همراه با تغییرات فشار و انبساط و انقباض تیوپ، به آن آسیب نمی‌زند.
در مقابل، استفاده از ورق گالوانیزه توصیه نمی‌شود؛ زیرا فشار و سیکل‌های مداوم باد و تخلیه باعث پارگی تیوپ می‌شود.

شافت بادی ۳ اینچ:
22×32 میلی‌متر
25×35 میلی‌متر
28×38 میلی‌متر
30×40 میلی‌متر
32×42 میلی‌متر (پرمصرف‌ترین)
35×45 میلی‌متر
38×48 میلی‌متر
40×50 میلی‌متر
45×55 میلی‌متر

شافت بادی ۴ اینچ:
57×67 میلی‌متر
65×75 میلی‌متر
علاوه بر این، در برخی شافت‌های ۴ اینچ، تیوپ‌هایی با ابعاد نزدیک به سایزهای فوق نیز، بسته به طراحی و ابعاد شیار شافت، قابل استفاده هستند.

شافت بادی ۴.۵ اینچ (مخصوص طاقه‌های گونی)
72×82 میلی‌متر
در برخی شافت‌های ۴.۵ اینچ نیز، بسته به طراحی شافت، از تیوپ‌هایی با ابعاد نزدیک به 72×82 میلی‌متر استفاده می‌شود.

شافت بادی ۶ اینچ:
108×118 میلی‌متر
در شافت‌های ۶ اینچ نیز، بسته به طراحی شافت، ممکن است از تیوپ‌هایی با ابعاد نزدیک به 108×118 میلی‌متر استفاده شود.

نکته: سایزهای فوق مربوط به شافت‌های بادی تأمین پلاست هستند و ممکن است در شافت‌های تولیدکنندگان دیگر، به دلیل تفاوت در طراحی و ابعاد، سایز تیوپ مورد نیاز متفاوت باشد. برای انتخاب دقیق تیوپ، بهتر است ابعاد تیوپ قبلی یا مشخصات فنی شافت بررسی شود.

با وجود اینکه قطر داخلی لوله در تمام شافت‌های ۳ اینچی ۷۶.۲ میلی‌متر است، اما همه شافت‌های ۳ اینچی از یک سایز تیوپ بادشو استفاده نمی‌کنند. دلیل این موضوع، تفاوت در طراحی و ساخت شافت است.

مهم‌ترین عوامل مؤثر عبارت‌اند از:

ضخامت لوله شافت: با افزایش یا کاهش ضخامت لوله، فضای داخلی شافت تغییر می‌کند و در نتیجه باید از تیوپ با ابعاد مناسب همان شافت استفاده شود.
ابعاد و طراحی لقمه‌ها : اندازه، تعداد و شکل لقمه‌ها در هر شافت متفاوت است و این موضوع بر فضای مورد نیاز برای انبساط تیوپ و عملکرد صحیح آن تأثیر مستقیم دارد.
طراحی اختصاصی هر سازنده: هر تولیدکننده ممکن است با توجه به طراحی شافت، از سایز متفاوتی برای تیوپ بادشو استفاده کند.

به همین دلیل، پیش از تعویض تیوپ، نباید تنها به ۳ اینچ بودن شافت توجه کرد؛ بلکه لازم است ابعاد تیوپ قبلی یا مشخصات فنی شافت بررسی شود تا تیوپ کاملاً متناسب انتخاب شود. استفاده از تیوپ با سایز نامناسب می‌تواند باعث کاهش قدرت گیرایی شافت، نشتی هوا یا آسیب دیدن تیوپ و لقمه‌ها شود.
